Компанія «Віпласт» виготовляє ролики для конвеєрів по типовим розмірам замовника із нержавіючої, конструкційної сталі і пластика.

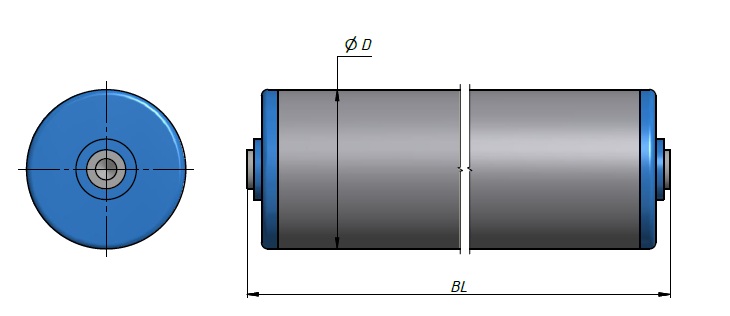

Гравітаційний ролик

ROL1

Гравітаційний ролик використовують в рольтангах, де переміщення вантажу здійснюється вручну, або під дією сили тяжіння під нахилом.  Конструкція ролика складається із труби, осі і двох підшипників в пластиковому корпусі.

Матеріал труби:  нержавіюча сталь, конструкційна сталь,  пластик.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Діаметр ролика: 30, 40, 50, 60

Привідний ролик

ROL2

Привідний ролик (круглий ремінь) використовують в рольтангах, де рух вантажу передається від ролика. Привід ролика здійснюється від мотора-редуктора через роздатковий вал зі шківами, а від шківів через ремінну передачу. Для ремінної передачі використовується круглий поліуретановий ремінь. Діаметр перерізу ременя залежить від навантаження, що передається, і діаметра ролика.

Перевагами є: простота конструкції ролика, простота конструкції рольганга, низкий рівень шуму, навіть при високих швидкостях, низька собівартість.

До недоліків можна віднести:  низький крутячий момент, при збільшеному навантаженні відбувається прослизання ременя.

Матеріал труби:  нержавіюча сталь, конструкційна сталь.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Діаметр ролика: 30, 50.

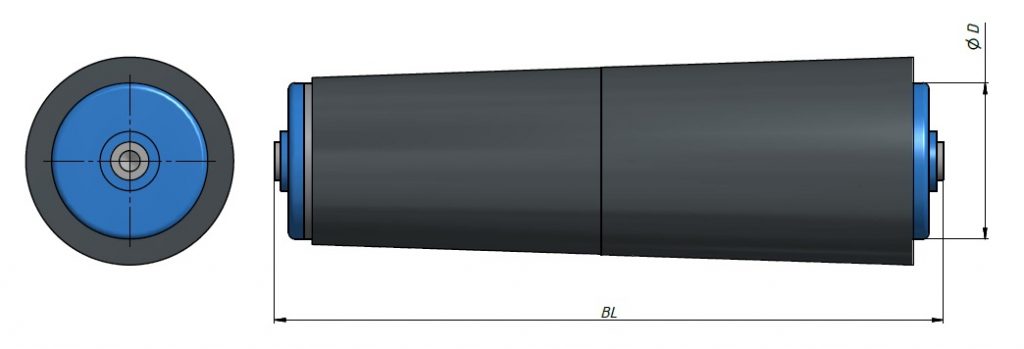

Гравітаційний конусний ролик

ROL3

Гравітаційний конусний ролик використовують в рольтангах, де переміщення вантажу здійснюється вручну на повороті, або під дією сили тяжіння по похилій спіралі. Гравітаційний конусний ролик являє собою звичайний гравітаційний ролик з надітими на нього пластиковими наборними конусами.

Конусні ролики призначені для переміщення вантажу на поворотних ділянках. Оскільки швидкість руху вантажу від центру осі повороту збільшується, то відбувається ковзання вантажу на циліндричних роликах, що в свою чергу збільшує опір руху вантажу. Завдяки конусній формі сила опору руху вантажу по роликах мінімальна.



Матеріал труби:  нержавіюча сталь, конструкційна сталь.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Матеріал конуса: пластик

Діаметр ролика: 30, 50.

Привідний ролик

ROL4

Привідний ролик (зірочка) використовують в рольтангах, де рух вантажу передається від ролика. Привід ролика здійснюється від мотора-редуктора через ланцюгову передачу.  Для ланцюгової передачі використовується стандартна роликова привідна цеп.

Переваги: може передавати більш високі крутні моменти у порівнянні з ремінною передачею.

Недоліки: при збільшенні швидкості передачі збільшується і рівень шуму.

Матеріал труби:  нержавіюча сталь, конструкційна сталь.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Діаметр ролика:  50.

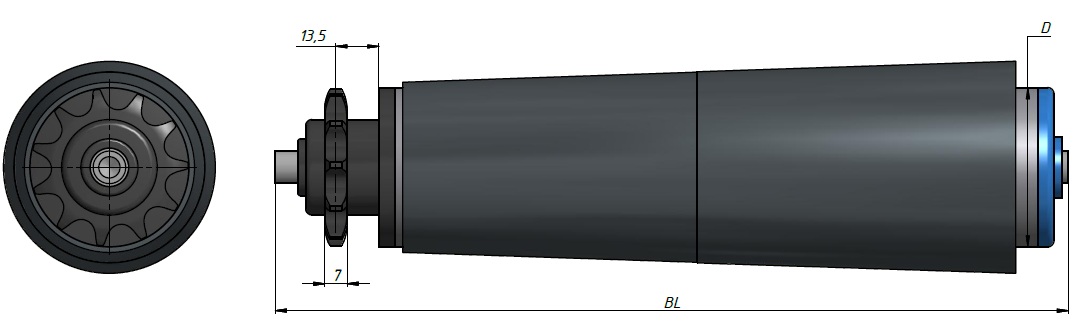

Привідний конусний ролик

ROL5

Те саме що і привідний ролик із зірочкою, тільки використовується на поворотних ділянках лінії.

Привідний конусний ролик

ROL6

Теж саме що і привідний ролик (круглий ремінь) з ремінною передачею, тільки використовується на поворотних ділянках лінії.

Ролик гравітаційний посилений

ROL7

Має таку саму конструкцію як і гравітаційний ролик. На відміну від звичайного ролика має підшипник в сталевому штампованому корпусі. Товщина стінки труби до 3 мм.

Матеріал труби:  нержавіюча сталь, конструкційна сталь.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Діаметр ролика: 60, 89

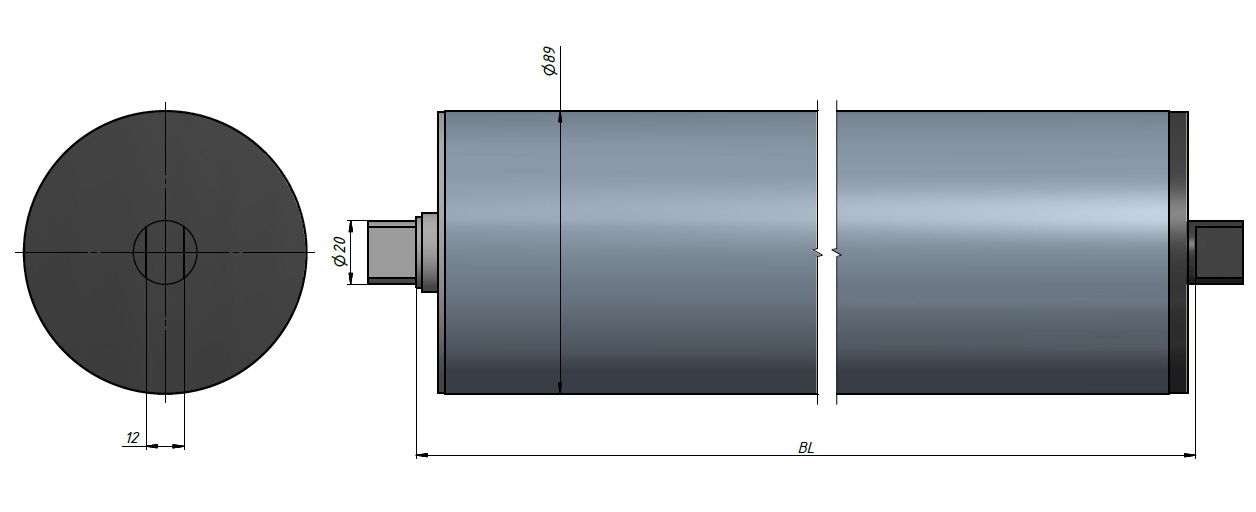

Тормозний ролик

ROL8Torm

Тормозний ролик  використовується сумісно з гравітаційними роликами. При русі вантажу під силою тяжіння на похилому рольгангу, вантаж може розганятися з більшою швидкістю, що ускладнює його зупинку в кінці. Якщо установити на рольтанг тормозні ролики з певним кроком, то швидкість руху вантажу не буде перевищувати допустиму.

Матеріал труби:  нержавіюча сталь, конструкційна сталь.

Матеріал осі:  нержавіюча сталь, конструкційна сталь.

Діаметр ролика:  89.
